مقاومت الکتریکی چیست ؟

به هر قطعه یا عنصری که در مقابل عبور جریان الکتریکی از خود مخالفت نشان می دهد مقاومت الکتریکی گفته می شود . مقاومت الکتریکی را با حرف R که از کلمه Resistor گرفته شده است نشان می دهند. واحد اندازه گیری مقاومت الکتریکی اهم است که آن را با علامت Ω نشان می دهند. مقاومت ها در صنایع برق و الکترونیک از اهمیت بالایی برخوردارند و بیشتر به منظور محدود کردن جریان و تقسیم جریان و نیز ایجاد ولتاژهای مختلف در مدارات به کار گرفته می شود .

شکل زیر نماد و علائم اختصاری مقاومت الکتریکی در انواع مدارات نشان داده شده است .



مقاومت ها دارای مشخصه هایی هستند که این مشخصه ها برای طراحان مدارهای الکتریکی و الکترونیکی از اهمیت بالایی برخوردارند . مهمترین این مشخصه ها مقدار اهمی مقاومت یا همان مقدار مقاومت است و این مشخصه مقدار مقاومت را بر حسب واحد آن یعنی اهم بیان می کند و هر چه مقدار اهمی مقاومتی بیشتر باشد نشان دهنده این است که آن مقاومت در برابر عبور جریان الکتریکی از خود مخالفت بیشتری نشان می دهد و سبب افت جریان بیشتری در مدار می گردد . البته برای مقاومت های با مقدار اهمی زیاد معمولا از واحدهای بزرگتری مانند کیلو اهم ( kΩ ) و مگا اهم ( MΩ ) استفاده می کنند که مقدار آنها بر حسب اهم برابر است با :

1kΩ=1000Ω و 1MΩ=1000000Ω

مشخصه بعدی ، توان مجاز مقاومت است و منظور از آن بیشترین توانی است که یک مقاومت به طور دائم می تواند تحمل کند . زمانی که از یک مقاومت جریان عبور می کند در اثر برخورد الکترونها با اتمهای تشکیل دهنده مقاومت ، الکترونها مقداری از انرژی خود را از دست می دهند و این انرژی به صورت گرما در مقاومت ظاهر می شود . گرمای ایجاد شده در داخل مقاومت باید از مقاومت خارج گردد وگرنه در اثر برخوردهای مکرر الکترونها با اتمهای تشکیل دهنده مقاومت ، گرمای زیادی در داخل مقاومت ایجاد می شود که سبب سوختن مقاومت می گردد . گرمای ایجاد شده در داخل مقاومت از طریق بدنه مقاومت به هوای اطراف منتقل می گردد و به این ترتیب از گرم شدن بیش از حد مقاومت و سوختن مقاومت جلوگیری می شود . اما نکته ای که باید مورد توجه قرار گیرد این است که توان مجاز هر مقاومت با مساحت بدنه مقاومت و یا به عبارتی با حجم مقاومت نسبت مستقیم دارد یعنی هر چه یک مقاومت دارای حجم بیشتری باشد در واحد زمان می تواند حرارت بیشتری را به محیط اطراف انتقال دهد و در نتیجه دارای توان مجاز بیشتری می باشد . توان مجاز مقاومتها را یا روی مقاومتها می نویسند و یا با توجه به حجم مقاومتها ، میزان توان مجاز مقاومتها مشخص می شود . توان مجاز مقاومتها را می توان از روابط زیر بدست آورد .

که در این روابط P توان مجاز مقاومت ، V ولتاژ دو سر مقاومت ، I جریان عبوری از مقاومت و R مقدار اهمی مقاومت می باشد .  برای آشنایی با کمیت های الکتریکی به اینجا مراجعه نمائید.



عوامل موثر بر مقاومت:

الف) تاثیر جنس طول و مساحت سطح مقطع:

مقاومت به اختلاف پتانسیل و جریان عبوری وابسته نیست بلکه جنس و شکل ماده بستگی دارد. مثلا برای محاسبهٔ مقاومت یک سیم از رابطهٔ زیر استفاده می‌شود:

که در آن

• R: مقاومت بر حسب اهم (Ω)
• ρ: مقاومت مخصوص سیم بر حسب اهم در متر (Ω.m)
• l: درازای سیم بر حسب m
• A: سطح مقطع سیم برحسب متر مربع (m^2)



ب) افزایش دما در اجسام رسانا باعث افزیش مقاومت می شود ولی افزایش دما در اجسام نیم رسانا باعث کاهش مقاومت می گردد.





انواع مقاومت های الکتریکی :

مقاومت های الکتریکی به دو دسته کلی مقاومت های ثابت و مقاومت های متغیر تقسیم می شوند . مقاومت های ثابت مقاومت هایی هستند که مقدار اهمی آنها همواره ثابت است و مقاومت های متغیر مقاومت هایی هستد که مقدار اهم آنها قابل تغییر است . مقاومت های ثابت خود به سه دسته تقسیم می شوند که این سه دسته عبارتند از :

۱- مقاومت های کربنی ( ترکیبی )

۲- مقاومت های سیمی ( سیم پیچی شده )

۳- مقاومت های لایه ای





انواع مقاوت بر حسب شکل و ابعاد در مدارات الکترونیکی



مقاومت های کربنی ( ترکیبی ) :

مقاومت های کربنی در اکثر مدارات الکترونیکی مورد استفاده قرار می گیرند که علت این امر قیمت پایین ، زمخت بودن و کوچک بودن این نوع مقاومت ها می باشد . البته این نوع مقاومت ها دو ضعف عمده دارند ، یکی این که در اثر عبور جریان از این نوع مقاومت ها حرارت نسبتا زیادی درون این مقاومت ها ایجاد می گردد و به همین دلیل در مدارات با جریان زیاد نمی توانند مورد استفاده قرار گیرند و دیگر این که معمولا تلرانس های بالایی دارند . نمونه هایی از این نوع مقاومت در شکل زیر نشان داده شده است . برای ساخت این نوع مقاومت ها معمولا پودر کربن را با مواد عایق مخلوط می کنند که نسبت مخلوط کردن این مواد مقدار اهمی مقاومت را تعیین می کند . سپس مخلوط حاصل را در یک استوانه کائوچویی قرار می دهند و دو سیم نیز برای اتصال مقاومت به مدار به دو سر مقاومت وصل می کنند همانند شکل زیر:





ترکیب رساناها:

مؤلفه های عبور از سوراخ به طور معمول دارای رساناهای رد شده از بدنه به طور محوری هستند. بقیه آنها دارای رساناهای خارج شده از بدنه هستند که در عوض موازی بودن با محور مقاومت، به طور شعاعی هستند. دیگر مؤلفه ها ممکن است SMT ( فن آوری نصب سطحی) باشند که در مقاومت هایی با توان بالا احتمال اینکه یکی از رساناها به صورت گرماخور قابل طراحی باشد را به وجود می آورند.



یک رشته در خط، با مقاومت (SIL) با تعداد 8 مقاومت 47 اهمی، قابل قرار گرفتن در بسته است. یک سر هر مقاومت به یک پین مجزا اتصال داده می شود و دیگر سرها همگی به همدیگر، برای pin – pin 1 باقی مانده (در حالت کلی)، در انتهای محل تعیین شده توسط نقطه سفید، قرار داده و متصل می شود.



ترکیب کربنی:

مقاومت های ترکیب کربنی شامل عنصر مقاومتی استوانه ای جامد با رساناهای سیمی جاسازی شده و درپوش ته فلزی برای الحاق سیم های رسانا در نظر گرفته می شوند. بدنه مقاومت با رنگ یا پلاستیک محافظت می شود. در قرن بیستم مقاومت های ترکیب کربنی، بدنه ها را لخت کرده بودند. سیم های رسانا حول دو سرمیله مقاومت و اتصال، پیچیده می شدند. مقاومت تکمیل شده با رنگ کد گذاری نسبت به مقدارش، رنگ آمیزی می شد.

عنصر مقاومت از مخلوط خرده ها (پودر) کربن و مواد عایق (مانند سرامیک) ساخته می شود. یک چسب این مخلوط را به هم می گیرد. میزان مقاومت توسط نسبت مواد متراکم (پودر سرامیک) به کربن تعیین می شود.غلظت های بالای کربن و یک رسانای خوب، میزان مقاومت پایین تری را نتیجه خواهد داد.

مقاومت های ترکیبی کربن در حالت کلی در سال 1960 و بعد از آن استفاده می شدند ولی در حال حاضر محبوبیت چندان زیادی برای استفاده عمومی به عنوان نوع دیگری که دارای خصوصیات بهتری مانند تلرانس، وابستگی ولتاژ، و فشار ( مقاومت های ترکیبی کربن، زمانی که ولتاژ بالایی بر آنها وارد شود تغییر خواهند یافت) است وجود ندارد. به علاوه اگر رطوبت داخلی ( حاصل از پدیدار شدن در دوره ای از زمان برای یک محیط مرطوب) قابل توجه باشد، حرارت لحیم کاری، تغییر غیر قابل بازگشتی در مقدار مقاومت به وجود خواهد آورد. مقاومت های ترکیب کربنی دارای پایداری ضعیفی در طول زمان هستند ودر کارخانه به همین نحو از بهترین تا تنها 5% تلرانس، طبقه بندی می شوند. به هر حال این مقاومت ها اگر هرگزبه ولتاژ بالا یا حرارت بالا نمی رسیدند مطمئناً به طور قابل ملاحظه ای در اندازه مؤلفه مؤثر بودند.

آنها هنوز در دسترس هستند ولی در مقایسه بسیار پر هزینه می باشند. مقادیر در محدوده یک اهم تا 22مگااهم هستند. به علت قیمت بالا، این مقاومت ها هیچ دارای استفاده دیگری نیستند. به هر حال مقاومت های کربنی برای ذخیره توان و کنترل های جوشکاری مورد استفاده قرار می گیرند.



پیل کربنی:

سه مقاومت کربنی ترکیبی در سوپاپ (لوله خلأ) رادیو 1960

یک مقاومت پیل کربنی از یک رشته صفحه کربنی فشرده میان دو صفحه فلزی ساخته می شود. با تنظیم فشار بسته ، مقاومت میان صفحه های فلزی تغییر می کند. این مقاومت ها زمانی که یک بار الکتریکی قابل تنظیمی نیاز است استفاده می شود مانند امتحان باتری های خودرو یا فرستنده رادیو . یک مقاومت پیل کربنی هم می تواند برای کنترل سریع موتورهای کوچک در لوازم خانگی (ماشین های بافندگی و میکسرهای دستی) در درجه های بالا با چند صد وات، مورد استفاده قرار گیرد. یک مقاومت پیل کربنی توانایی کنترل تنظیمات ولتاژ خودکار مولدهای پیل کربنی میدان جاری محافظ نسبت به ولتاژ را دارد. این قاعده همچنین در میکروفون کربنی به کار برده می شود.



نوار کربنی:

مقاومت لایه کربنی TR-212 1 kΩ



یک لایه کربنی روی یک لایه عایق گذاشته می شود، و مارپیچی در آن برای طراحی یک مسیر مقاومتی باریک و طولانی بریده می شود. با تغییر شکل، همراه با مقاومت کربن غیر متبلور (در حد μΩ m 500 تا μΩ m 800) می تواند مقدار تفاوت مقاومت ها را نشان دهد. مقاومت های لایه کربنی میزان توانی در حدود 0.125 W تا 5 W در دمای 70 °C را نشان می دهند.

مقاومت ها از 1 اهم تا 10 مگا اهم در دسترس هستند. مقاومت لایه کربنی دارای دمایی از −55 °C تا 155 °C دارند. این مقاومت دارای ماکزیمم ولتا‍‍‍ژ، از 200 تا 600 ولت هستند. مقاومت های نوار کربنی خاص در زمان نیاز به ثبات پالس بالا، استفاده می شوند.



مقاومت کربنی چاپی:

مقاومت کربنی می‌تواند به طور مستقیم بر روی پد SMD روی یک PCB چاپ شود. درسال 1989 طبق فهرست سازمان Psion II.

مقاومت های ترکیب کربنی مستقیماً می توانند به روی لایه های فیبر مدار چاپی (PCB) به عنوان قسمتی از فرآیند تولید PCB چاپ شوند. در حالی که این تکنیک روی مقیاس های PCB ترکیبی، فراگیرتر است و توانایی استفاده بر روی فایبرگلاس استاندارد PCBs را داراست. تلرانس به طور معمول بسیار زیاد است و می تواند به مقدار 30% باشد. نوعی کاربرد از مقاومت های غیرحساس بالاکش را نشان خواهد داد.







مقاومت های سیمی ( Wire Wound Resistor ) :

از پیچاندن سیم های مقاومت دار طویل به دور یک هسته ، مقاومت سیمی یا سیم پیچی شده ساخته می شود . معمولا یک روپوش سرامیکی یا پلاستیکی بر روی سیم های پیچیده شده بر روی هسته می کشند تا سیم ها آسیب نبینند . ساختمان داخلی مقاومت های سیمی در شکل های (۴) و (۵) نمایش داده شده است .



این نوع مقاومت ها در دو نوع قدرتی و دقیق ساخته می شوند . نوع قدرتی در محدوده توان های ۲ وات تا ۲۵۰ وات ساخته می شود و می تواند جریان های زیاد را از خود عبور دهد . نوع دقیق نیز در محدوده توان های ۰٫۲۵ وات تا ۲ وات ساخته می شود و دارای تلرانس پایینی می باشد اما نمی تواند جریان های زیاد را از خود عبور دهد . معمولا اندازه فیزیکی مقاومت های سیمی که در جریان های زیاد مورد استفاده قرار می گیرند بزرگتر از اندازه فیزیکی مقاومت های سیمی است که برای کارهای دقیق و جریان پایین به کار می روند . مقاومت های سیمی قدرتی معمولا به شکل یک محفظه سیمان مانند که دارای سطح مقطع مربع یا مستطیل شکل است ساخته می شوند و به مقاومت های آجری معروفند . شکل خاص محفظه مقاومت های آجری این امکان را فراهم می آورد که برای خنک کردن آنها بتوان آنها را بر روی ورقه فلزی خنک کننده (Heat sink) قرار داد . در زیر نمونه ای از این نوع مقاومت نشان داده شده است . یکی از ویژگی های خوب مقاومت سیمی این است که به هنگام سوختن شعله ور نشده و همچنین پس از سوختن ، کاملا قطع می شود . به همین دلیل ، در بسیاری از مدارها به عنوان مقاومت فیوزی (Fusible Resistor) استفاده می شود و به آن مقاومت حفاظتی (Safety Resistor) نیز می گویند . زیرا این مقاومت ها در حالت عادی به صورت یک مقاومت معمولی عمل می کنند و چنان چه جریان عبوری از آن از حد معینی بیشتر شود مانند یک فیوز قطع می شوند .

مقاومت سیمی به سبب دارا بودن سیم پیچ ، دارای خاصیت اندوکتانس ( خودالقایی ) بوده که این نوعی عیب برای آن محسوب می شود زیرا در فرکانس های بالا ، مقاومت سیمی نسبت به مقدار نامی خود ، مقاومت بیشتری از خود نشان می دهد . البته در این گونه موارد توانسته اند با روش پیچیدن سیم به صورت دولایی یا بی فیلار (Bifilar) تا حد زیادی این مشکل را برطرف نمایند . در این روش سیم های رفت و برگشت در کنار هم قرار گرفته و عبور جریان های مساوی و مخالف هم تا حد زیادی خاصیت خودالقایی را کاهش می دهد . در زیر پیچیدن سیم به روش بی فیلار بر روی استوانه عایق نشان دا ده شده است .



مقاومت های لایه ای :

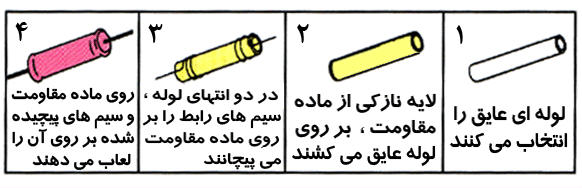

این نوع مقاومت ها ، ترکیبی از مقاومت های سیمی و کربنی می باشند ، یعنی دقت مقاومت های سیمی را دارند ولی از نظر اندازه و قیمت به مقاومت های کربنی نزدیکند . مقاومت های لایه ای را معمولا با رسوب دادن نوار نازکی از ماده مقاومت بر روی یک لوله عایق از جنس سرامیک یا شیشه درست می کنند . برای اتصال مقاومت به مدار ، به دو انتهای لوله دو سیم رابط وصل می کنند و برای محافظت مقاومت نیز تمام آن را با ماده عایقی روکش می کنند. مراحل ساخت مقاومت لایه ای در شکل (۱۰) نمایش داده شده است .

مقاومت های متغیر نیز خود به دو دسته کلی مقاومت های قابل تنظیم و مقاومت های وابسته ( تابع ) تقسیم می شوند .
مقاومت های متغیر قابل تنظیم عبارتند از :

۱- پتانسیومتر

۲- رئوستا



پتانسیومتر (Potentiometer) :

پتانسیومتر از یک المان مقاومتی دوار که درون محفظه ای قرار گرفته ، تشکیل شده است . این المان مقاومتی ممکن است به صورت سیمی ، لایه ای و یا کربنی باشد . دو ترمینال به دو انتهای این المان مقاومتی متصل است که مقدار مقاومت بین این دو ترمینال همواره ثابت و برابر مقدار اهمی المان مقاومتی است . بین این دو ترمینال ، یک ترمینال دیگر وجود دارد که به یک کنتاکت متحرک متصل است و این کنتاکت متحرک می تواند بر روی المان مقاومتی حرکت کند و سبب تغییر مقاومت بین ترمینال وسط و هر یک از ترمینال های کناری گردد . برای حرکت کنتاکت متحرک بر روی المان مقاومتی ، انتهای المان مقاومتی را به یک ولوم و یا به یک صفحه شیاردرا که توسط پیچ گوشتی قابل حرکت است متصل می کنند .







تغییر مقاومت بین ترمینال وسط و یکی از ترمینال های کناری می تواند نسبت به چرخش ولوم و یا صفحه شیاردار ، خطی و یا غیر خطی باشد که بر این اساس پتانسیومتر را خطی و یا غیر خطی می نامند . در یک پتانسیومتر خطی به ازای تغییرات یکسان ولوم و یا صفحه شیاردار ، تغییرات مقدار مقاومت بین ترمینال وسط و هر یک از ترمینال های کناری یکسان خواهد بود . به عنوان مثال در یک پتانسیومتر خطی اگر به ازای چرخش ولوم پتانسیومتر از ۰ درجه تا ۹۰ درجه ، مقاومت بین ترمینال وسط و یکی از ترمینال های کناری از ۰Ω به ۱kΩ افزایش یابد ، در صورتی که ولوم پتانسیومتر از ۹۰ درجه تا ۱۸۰ درجه چرخانده شود مقاومت بین آن دو ترمینال از ۱kΩ به ۲kΩ افزایش خواهد یافت . معمولا مقدار مقاومت بین ترمینال های کناری پتانسیومتر و یا به عبارتی مقدار اهمی المان مقاومتی پتانسیومتر را بر روی آن می نویسند که اگر این مقدار با حرف B شروع شود نشان دهنده خطی بودن پتانسیومتر است و اگر این مقدار با حرف A شروع شود نشان دهنده این خواهد بود که پتانسیومتر ما یک پتانسیومتر غیر خطی است یعنی به ازای تغییرات یکسان ولوم و یا صفحه شیاردار ، تغییرات مقاومت بین ترمینال متحرک و هر یک از ترمینال های ثابت یکسان نخواهد بود بلکه این تغییرات به صورت غیر خطی خواهد بود و یا به عبارتی منحنی تغییرات مقاومت بین ترمینال های ثابت و متحرک نسبت به چرخش کنتاکت متحرک ، غیر خطی خواهد بود . پتانسیومتر بیشتر به منظور تقسیم ولتاژ در مدارات مورد استفاده قرار می گیرد . در زیر شکل سمت راست علائم اختصاری پتانسیومتر و شکل سمت چپ نحوه قرار گرفتن پتانسیومتر در مدار نمایش داده شده است . در شکل سمت راست منظور از فلش ، ترمینال متصل به کنتاکت متحرک و دو سر دیگر ترمینال های ثابت هستند .

رئوستا :

رئوستا همان پتانسیومتر است با یک تفاوت کوچک و آن این است که در رئوستا یکی از ترمینال های ثابت مورد استفاده قرار نگرفته و آزاد می ماند . به عبارتی رئوستا از یک المان مقاومتی ، یک کنتاکت متحرک و یک کنتاکت ثابت تشکیل شده است . رئوستا در مدارات به منظور تغییر جریان به کار می رود . در شکل بالا سمت چپ نحوه قرار گرفتن رئوستا در مدار نمایش داده شده است .



مقاومت های وابسته ( تابع ) به مقاومت هایی گفته می شود که مقدار آنها به عوامل مختلفی مانند حرارت ، نور ، ولتاژ و … بستگی دارد . این مقاومت ها عبارتند از :
۱- مقاومت های تابع حرارت
۲- مقاومت های تابع نور
۳- مقاومت های تابع ولتاژ
۴- مقاومت های تابع میدان مغناطیسی



مقاومت های تابع حرارت :

مقدار اهم این نوع از مقاومت ها تابع حرارت است یعنی در اثر تغییر دما ، مقدار مقاومت آنها نیز تغییر می کند . به این نوع از مقاومت ها TDR نیز می گویند . TDR از حروف اول کلمات عبارت Temperature Dependent Resistor به معنای مقاومت تابع حرارت گرفته شده است . همچنین نام دیگر این مقاومت ها ترمیستور ( Thermistor ) می باشد که این واژه نیز از عبارت Thermally Sensitive Resistor به معنای مقاومت حساس نسبت به حرارت گرفته شده است . ترمیستورها در دو نوع ساخته می شوند که این دو نوع عبارتند از :


الف ) ترمیستور با ضریب حرارتی مثبت ( PTC ) :

مقدار اهم این نوع از مقاومت ها با افزایش دما ، افزایش می یابد . مقدار اهم مقاومت های PTC را در دمای ۲۵ درجه سانتی گراد بیان می کنند . همچنین علاوه بر این مقدار ، دمایی را که در آن مقاومت PTC دو برابر می شود ، قید می کنند . به این دما ، دمای سوئیچ می گویند . در ضمن واژه PTC از حروف اول کلمات عبارت Positive Temperature Coefficient به معنای ضریب حرارتی مثبت گرفته شده است . در زیر تصاویری از دو PTC نمایش داده شده است . همچنین در ادامه علائم اختصاری PTC نمایش داده شده است.



ب ) ترمیستور با ضریب حرارتی منفی ( NTC ) :

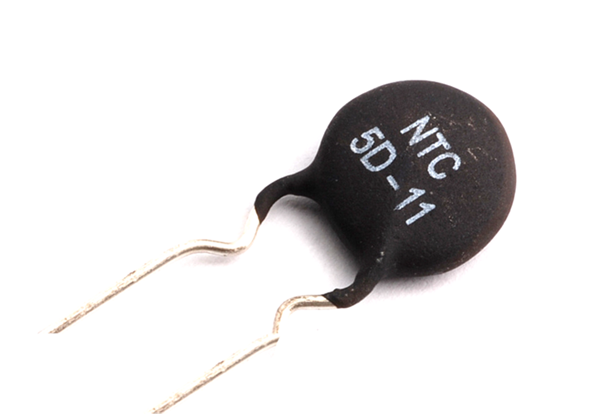

مقدار اهم مقاومت های NTC با افزایش دما ، کاهش می یابد . در اینجا نیز واژه NTC از حروف اول کلمات عبارت Negative Temperature Coefficient به معنای ضریب حرارتی منفی گرفته شده است . . در شکل زیر تصویری از یک نمونه NTC نمایش داده شده است . همچنین در شکل بالا علائم اختصاری NTC نمایش داده شده است.











مقاومت های تابع نور :

مقدار اهم این نوع از مقاومت ها به شدت نور تابیده شده به سطح مقاومت بستگی دارد . این مقاومت ها در فضای تاریک دارای مقاومت خیلی زیاد ( در حد مگا اهم ) و در روشنایی دارای مقاومت کم ( در حد کیلو اهم و یا اهم ) می باشند . به این مقاومت ها فتورزیستور و همچنین LDR نیز می گویند . LDR از حروف اول کلمات عبارت Light Dependent Resistor به معنای مقاومت تابع نور گرفته شده است . برای اینکه نور بر روی المان مقاومتی فتورزیستور اثر گذارد ، سطح ظاهری آن را با شیشه و یا پلاستیک شفاف می پوشانند . از این مقاومت ها در مدارات الکترونیکی به عنوان تشخیص دهنده نور ( نورسنج ) استفاده می شود . در زیر تصاویری از چند LDR و علائم فنی آن نمایش داده شده است .



مقاومت های تابع ولتاژ :

مقدار اهم این نوع از مقاومت ها با ولتاژ رابطه معکوس دارد . یعنی با افزایش ولتاژ ، مقدار اهم آن ها کاهش می یابد . به این نوع از مقاومت ها واریستور ( Varistor ) و همچنین VDR نیز می گویند . VDR از حروف اول کلمات عبارت Voltage Dependent Resistor به معنای مقاومت تابع ولتاژ گرفته شده است . نکته قابل توجه در مورد واریستورها این است که واریستورها به پلاریته ولتاژ اعمال شده وابسته نیستند که این خود مزیتی برای این نوع مقاومت ها محسوب می شود زیرا برای استفاده در مدارات AC بسیار مناسب هستند . در شکل زیر تصویری از یک نمونه VDR و علامت اختصاری آن نمایش داده شده است .



مقاومت های تابع میدان مغناطیسی :

در اثر اعمال میدان مغناطیسی بر این مقاومت ها ، مقدار اهم آنها تغییر می کند . به این مقاومت ها MDR نیز می گویند که این واژه از حروف اول کلمات عبارت Dependent Resistor Magnetic به معنای مقاومت تابع میدان مغناطیسی گرفته شده است . نکته قابل توجه در مورد این مقاومت ها این است که چون در ساخت این مقاومت ها از نیمه هادی هایی با ضریب حرارتی منفی استفاده شده است بنابراین در صورت افزایش دما ، مقدار اهم این مقاومت ها کاهش می یابد . در زیر علامت اختصاری MDR نمایش داده شده است.





مقاومت های CMD :

مقاومت های SMD در بسته های50 تایی عرضه میشود. SMD مخفف Surface Mount Device که به قطعات نصب سطحی معروف هستند.این قطعات از تکنولوژی SMT که مخفف Surface Mount Technology می باشد بهره میگیرند.این تکنولوژی به تکنولوزی نصب سطحی معروف هستند.کلیه قطعاتی که با این تکنولوژی ساخته می شوند بصورت سطحی روی بورد مدار چاپی نصب و لحیم کاری میشوند.این قطعات ابعاد کوچکتری دارند و این یک مزیت محسوب میشود و در اکثر دستگاههای پرتابل امروزی و دستگههایی که به نوعی محدودیت فضا وجود دارد استفاده میشوند. طریقه خواندن مقاومت و  smd





محاسبه و بدست آوردن مقدار عددی یک مقاومت :

معمولاً مقدار اُهمی مقاومت بصورت كدهای رنگی و یا اعداد بر روی بدنه آن چاپ می شود که اکثرا در مقاومت های با وات بالاتر مثلاً 2 وات یا بیشتر ، مقدار اُهمی مقاومت بصورت عدد بر روی آن نوشته می شود. محاسبه مقدار اُهم مقاومت های رنگی بر اساس جدول رمز مقاومت ها و بسیار ساده انجام می شود. بر روی بدنه مقاومت معمولاً 4 رنگ و یا 5 و 6 رنگ وجود دارد. برای محاسبه از نوار رنگی نزدیک به كناره شروع می كنیم  مثلا برای مقاومت های دارای 4 رنگ، ابتدا شماره دو رنگ اول را نوشته و سپس به میزان عدد رنگ سوم در مقابل دو عدد قبلی صفر قرار می دهیم. اینک مقدار مقاومت بر حسب اُهم بدست می آید.  مقاومت های توان کم دارای ابعاد کوچک هستند. به همین دلیل مقدار مقاومت و تولرانس را بوسیله نوارهای رنگی که معمولا رنگ چهارم در مقاومت میباشد مشخص می‌کنند.

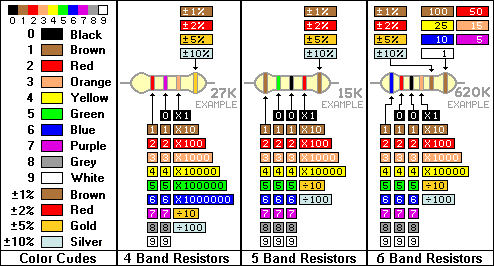

در زیر جدول محاسبه کد های رنگی در مقاومت ها وجود دارد:

مثلا:از سمت چپ شروع به خواندن می‌کنیم. رنگ قرمز معادل عدد 2 ، رنگ صورتی یا بنفش معادل عدد 7 ، رنگ قرمز معادل عدد 2 و رنگ طلایی معادل تولرانس 5% می‌باشد. پس مقدار مقاومت بدون در نظر گرفتن تولرانس ، مساوی 2700 اَهم  یا 2.7 کیلو اَهم است و برای محاسبه خطا ، عدد 2700 را ضربدر 5 و تقسیم بر 100 می‌کنیم که بدست می‌آید: 135



مقدار عددی مقاومت های SMD:

در مقاومت های SMD معمولا مقدار مقاومت به صورت اعداد بر رمی انها درج شده است که برای محاسبه و بدست آوردن آن به صورت زیر عمل میکنیم.



مثلا بر روی یم مقاومت SMD درج شده است 391 ابتدا دو رقم از سمت چپ را نوشته (  39  ) و به تعداد رقم های عدد سوم یا رقم اول از راست جلوی دو رقم عدد صفر را مینویسیم (  390  )را مینویسم. که میشود 390 اهم.





واحد های عدد یک مقاومت:

اهم (نشان: Ω) واحد SI میزان مقاومت الکتریکی است که به پاس خدمات جرج سیمون اهم این نام بر آن نهاده شد. یک اهم معادل یک ولت بر آمپر است. چون مقاومت ها، در محدوده مقادیر بسیار زیادی، تولید می شوند، واحدهای مشتق شده میلی اهم (1 mΩ = 10−3 Ω)، کیلواهم (1 kΩ = 103 Ω)، و مگا اهم (1 MΩ = 106 Ω) هم در حالت کلی برای اندازگیری میزان مقاومت، استفاده می شوند.

میزان تقابل مقاومت R را رسانایی الکتریکی نامیده و با G = 1/R نشان می دهیم. واحد اندازگیری آن زیمنس (یکا) ( در واحدSI ) است ولی گاهی اوقات از واحد قبلی آن یعنی mho استفاده می شود. زیمنس در تقابل با یک اهم است. اگرچه مفهوم ضریب هدایت اغلب در تحلیل مدار استفاده می شود، مقاومت های کاربردی همیشه در حیطه میزان مقاومت آنها (اهم) نسبت به ضریب هدایت ارزیابی می شوند.





درصد خطای ( تلورانس ) یک مقاومت :

ساخت هر مقاومت با خطا همراه است. یعنی ممکن است 5%  یا 10% و یا 20% خطا داشته باشیم. رنگ چهارم درصد خطای مقاومت (تولرانس) را نشان می دهد. رنگ چهارم طلایی خطای مثبت و منفی 5 درصد است. یعنی مقدار این مقاومت 5 درصد بیشتر یا 5 درصد كمتر است.  * اگر مقاومتی نوار چهارم نداشته باشد ، تلورانس آن 20% است.

 در زیر میزان خطا برای رنگ های قهوه ای ، قرمز ، طلایی و نقره ای نشان داده شده است:





محاسبه یک مقاومت معادل ( به هم بستن مقاومتها ):

---
